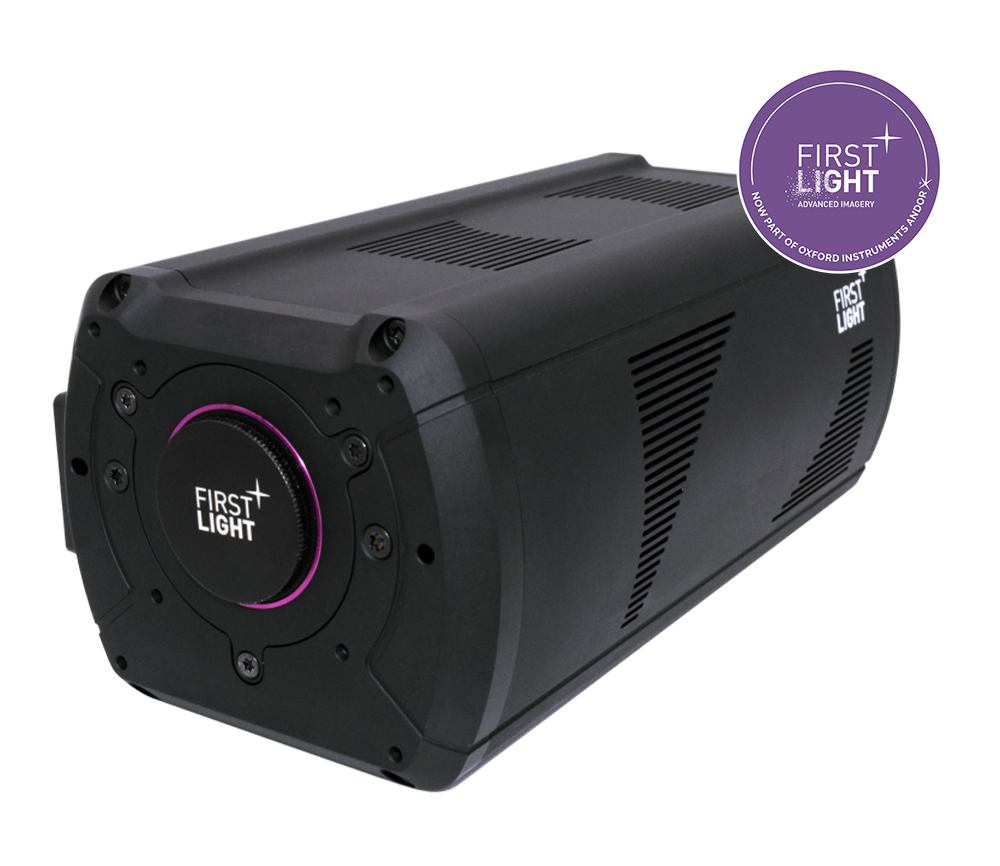

Caméra sCMOS haute résolution à faible bruit Andor CB2

La Andor CB2 est une plateforme de caméra scientifique ultra-performante. Le modèle CB2 24B allie haute sensibilité, grande vitesse et obturateur global, sur un large champ de vision. Grâce à son courant d'obscurité ultra-faible, il est également parfaitement adapté aux applications de pose longue extrêmement peu lumineuses.

CARACTÉRISTIQUES PRINCIPALES

• 5328 x 4608 pixels | sCMOS rétroéclairé de 24,5 MP
• Pas de pixel de 2,74 µm | 5,48 µm avec binning 2×2 sur puce
• Très faible bruit : 1,3 e- RMS
• Ultra faible obscurité : 0,0015 e-/p/s
• 106 ips (8 bits) | 74 ips (12 bits) | 37 ips (16 bits HDR)
• Obturateur global

AUTRES CARACTÉRISTIQUES

• Obturateur global monochrome rétroéclairé sCMOS Le capteur sCMOS rétroéclairé, doté d'un QE élevé et d'un très faible bruit de lecture de 1,3 e-rms, offre une sensibilité exceptionnelle dans le spectre visible. L'intégration d'une architecture à obturateur global permet de prendre une image instantanée offrant une précision temporelle optimale sur l'ensemble du champ de vision. Ceci évite les distorsions temporelles rencontrées lors de l'imagerie de processus dynamiques avec les conceptions sCMOS à obturateur roulant plus courantes.
• Format de capteur haute résolution Grâce à une matrice de 24,5 mégapixels et à une taille de pixel réduite de 2,74 µm, il est possible d'imager des zones beaucoup plus larges à faible grossissement et en pleine résolution, améliorant ainsi considérablement la productivité. Par exemple, avec un objectif 10x, vous pouvez capturer quatre fois plus d'informations à chaque cliché qu'avec un objectif 20x. Comparé à un appareil photo standard de 4,2 mégapixels de 6,5 µm avec une taille de pixel de 40x, le débit est encore plus important.
• Binning 2×2 sur puce – Le CB2 offre la particularité d'offrir un binning 2×2 des pixels sCMOS sur puce, permettant de convertir le pixel natif de 2,74 µm en pixel de 5,48 µm sans doubler le bruit de lecture (ce qui serait normalement le cas avec la technologie sCMOS). Cette flexibilité optique intrinsèque accroît considérablement l'adaptabilité applicative de la caméra. Par exemple, en microscopie à fluorescence, un pixel de 2,74 µm est idéal pour l'imagerie à faible grossissement de x10 à x40 de grands échantillons, tandis que le 5,48 µm est plus adapté à l'imagerie haute sensibilité d'échantillons avec des objectifs x60/à grande ouverture numérique. En astronomie, il améliore également l'adaptabilité optique du CB2 à une large gamme de télescopes.
• sCMOS à faible courant d'obscurité Pour les applications d'exposition prolongée, de quelques secondes à quelques minutes, comme l'imagerie par luminescence ou l'astronomie, le bruit thermique (courant d'obscurité) constitue la principale source de bruit et fixe la limite ultime de détection. Les caméras CCD à balayage lent et à refroidissement profond restent généralement les détecteurs les plus adaptés à ces applications, car leur courant d'obscurité est bien inférieur à celui des sCMOS et leur faible vitesse de lecture n'est pas importante. Cependant, le nouveau CB2 24B se distingue de la plupart des sCMOS : il est équipé d'un capteur à courant d'obscurité ultra-faible qui, combiné au refroidissement, produit un courant d'obscurité de type CCD de 0,0015 e-/p/s.
• Grande vitesse Avec 74 ips (pleine résolution) en mode 12 bits et 37 ips en mode HDR, et une vitesse encore plus élevée avec la zone d'intérêt et/ou le binning de pixels, le CB2 24B permet de mesurer une variabilité dynamique rapide. De plus, le temps de lecture négligeable d'un capteur haute résolution dépasse largement celui des capteurs CCD, idéal pour l'astrophotométrie avec un temps mort minimal entre les expositions.
• Gestion de la température Le refroidissement par air assure un refroidissement efficace jusqu'à 0 °C pour la plupart des applications. Le refroidissement par liquide permet un refroidissement jusqu'à -20 °C, garantissant le courant d'obscurité le plus faible possible lors des expositions longues ou pour les applications sensibles aux vibrations comme l'électrophysiologie.
• Options de lecture sélectionnables Modes 8 bits, 10 bits, 12 bits, 16 bits : compromis entre fréquence d'images et plage dynamique. Le mode HDR permet de capturer l'intégralité des informations de l'image sur une large plage de données de 16 bits.
• Gain réglable Les options par défaut de gain élevé ou faible permettent un réglage facile de la sensibilité ou de la plage dynamique étendue. De plus, les utilisateurs expérimentés peuvent affiner la sensibilité et la plage dynamique selon leurs besoins spécifiques grâce à un gain analogique de 24 dB et un gain numérique allant jusqu'à 48 dB.
• Multi-fenêtrage et région d'intérêt (ROI) – Les régions d’intérêt sélectionnables par l’utilisateur permettent un fonctionnement recadré du capteur pour augmenter encore davantage les fréquences d’images, tandis que plusieurs régions d’intérêt peuvent également être définies pour améliorer vos possibilités d’application.
• Conception compacte La CB2 24B intègre un capteur de grande surface, un refroidissement thermoélectrique et liquide, ainsi que de multiples options de connectivité dans un design compact, réduisant ainsi l'encombrement global de la caméra. Ses dimensions sont de 177,50 x 93 x 77,5 mm (L x l x H), pour un poids de 1,1 kg. Cela facilite son intégration dans la plupart des systèmes d'imagerie et de détection.
• Montage d'objectif Le grand capteur diagonal de 19,7 mm du CB2 24B est doté d'une monture C native pour une compatibilité étendue et un large champ de vision avec la plupart des microscopes et optiques modernes. Une monture TFL est disponible pour éviter le vignettage, potentiellement possible dans certaines applications à grandes ouvertures optiques.
• Options d'interface de données à haut débit – Pour prendre en charge le débit de données élevé de la caméra, des options d'interface haut débit sont disponibles. CoaXPress et 10 GigE offrent des performances stables et à faible latence sur de longues distances.
• Qualifié basse température – Le CB2 24B a été qualifié pour fonctionner jusqu'à -40 °C ambiant, idéal pour l'observation dans des environnements difficiles à haute altitude.
